جهاز تتبع الاسلاك ومسار الاسلاك والكوابل | UT682

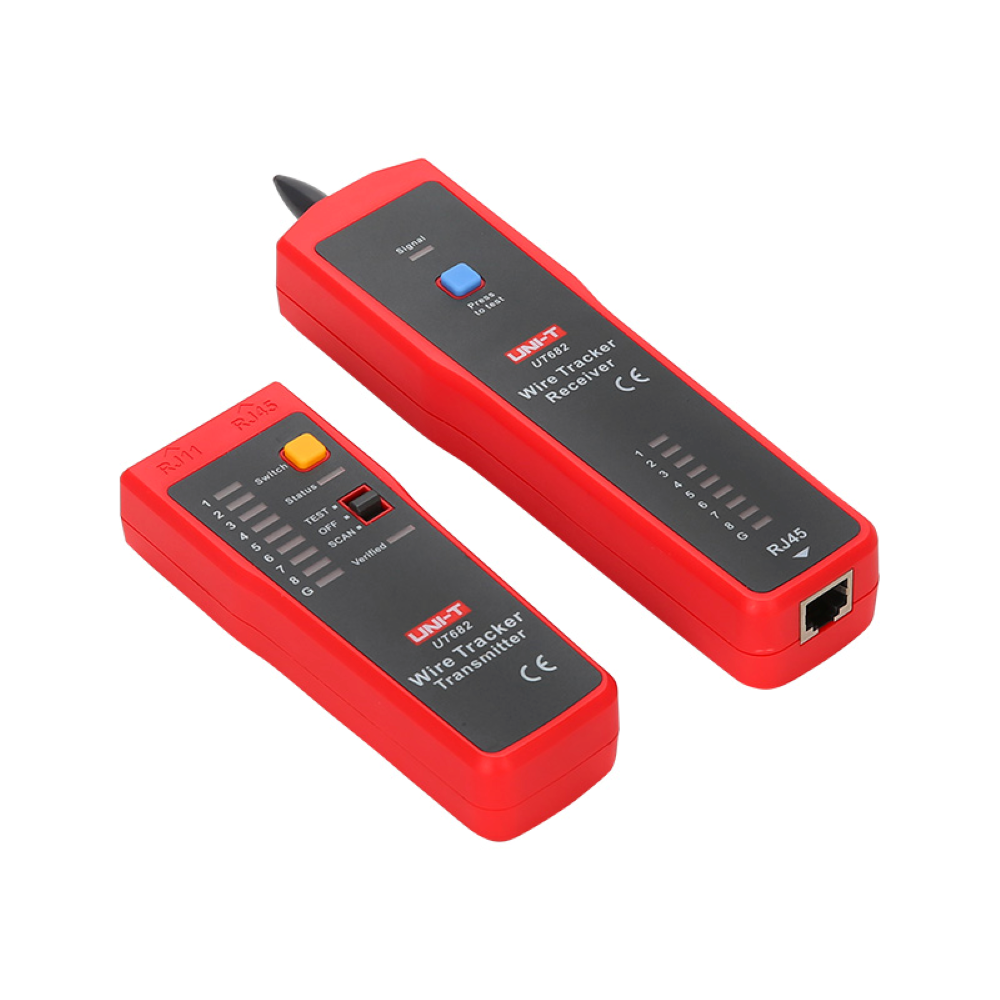

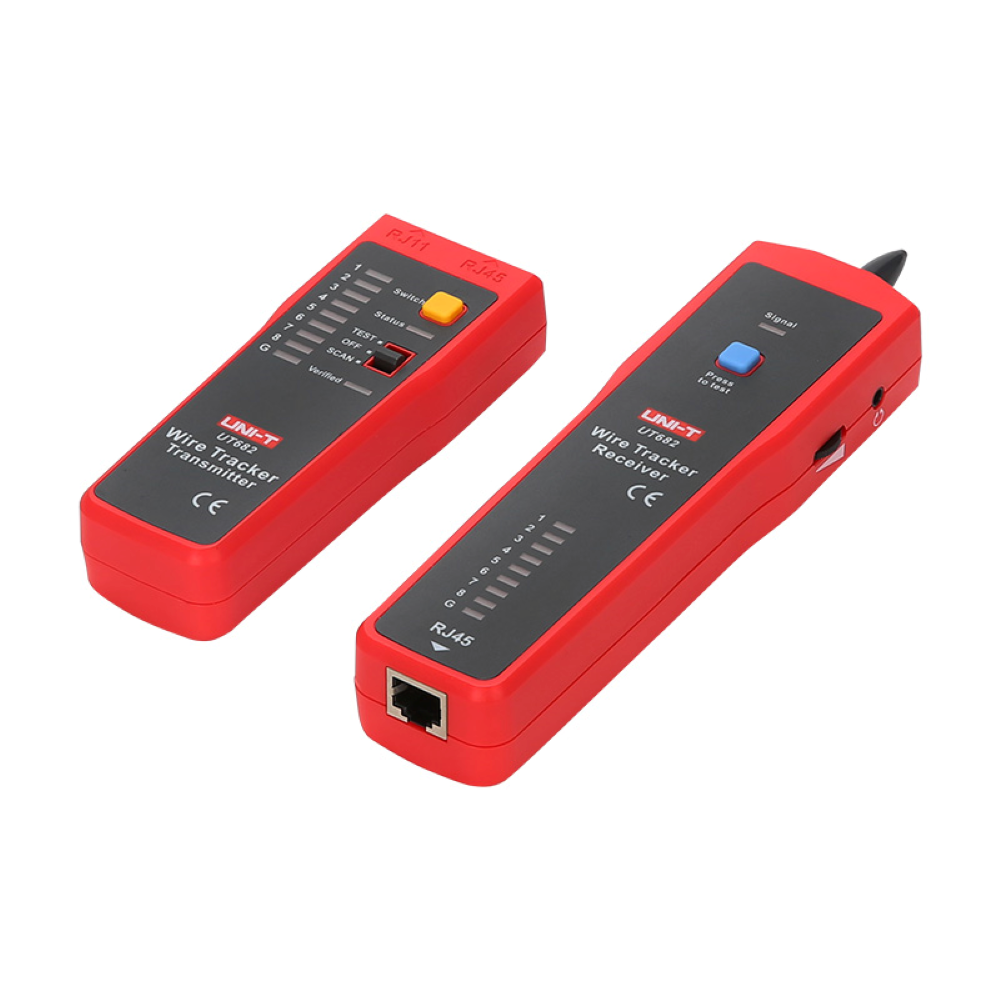

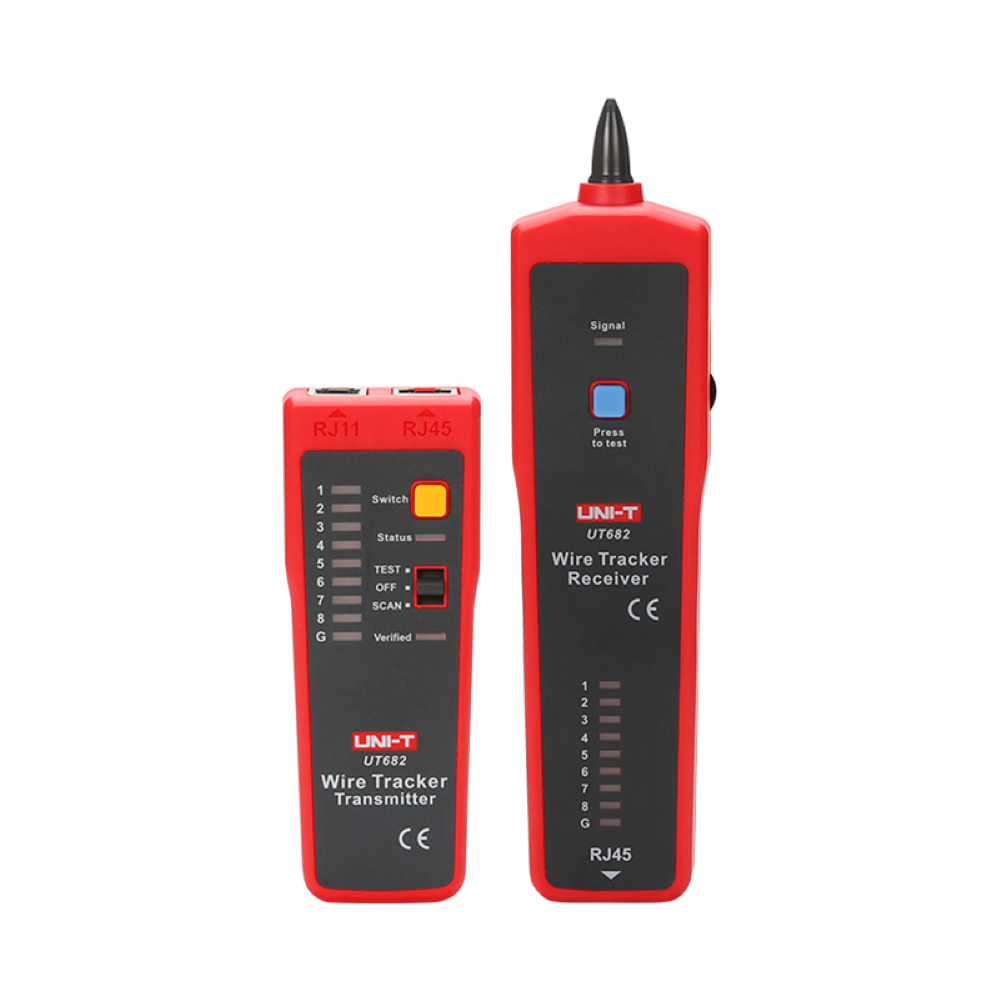

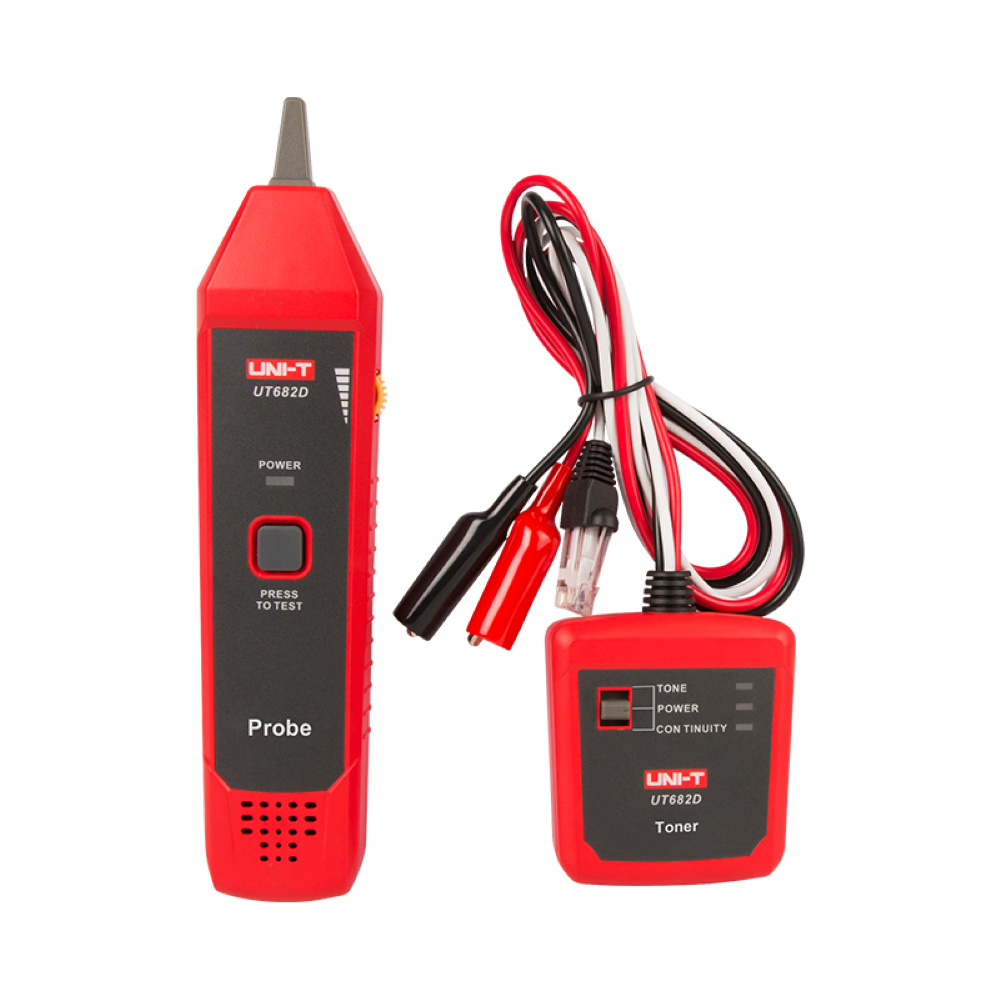

يعتبر جهاز UT682 من شركة UNI-T أداة احترافية متكاملة مصممة لتتبع وفحص الكابلات والأسلاك (الشبكة، الهاتف، والكهرباء) دون الحاجة لقطع العازل. يتكون الجهاز من قطعتين: جهاز إرسال وجهاز استقبال.

فيما يلي المواصفات والمميزات وطريقة الاستخدام بالتفصيل بناءً على المصدر المطلوب:

1. المواصفات الفنية

• أنواع الكابلات المدعومة: كابلات الشبكة (LAN)، خطوط الهاتف، الكابلات المحورية (Coaxial)، وأسلاك الكهرباء.
• مسافة تتبع الأسلاك:
  • خطوط الهاتف: ≥ 3000 متر.
  • كابلات الشبكة (المحمية وغير المحمية): ≥ 320 متر.
• وظائف الفحص: فحص الدائرة المفتوحة (Open Circuit) والقصر (Short Circuit).
• مؤشر قطبية الهاتف: متاح لخطوط الهاتف (نطاق ±5V إلى ±52V).
• جهد خرج جهاز الإرسال: ≥ 12V (Peak-to-Peak).
• تغذية الطاقة: بطارية 9V (واحدة لجهاز الإرسال وأخرى للمستقبل).
• حماية الجهد: حماية من الجهد المستمر حتى 52V.
• الأبعاد:
  • المرسل: 125 × 48 × 28 ملم.
  • المستقبل: 195 × 48 × 30 ملم.

2. المميزات الرئيسية

• تتبع متعدد الأغراض: القدرة على تتبع أسلاك الهاتف والإنترنت والكابلات الكهربائية النشطة (Live).
• فحص تسلسل الأسلاك: التحقق من ترتيب أسلاك كابل الشبكة (RJ45) واكتشاف الأخطاء في التوصيل.
• التحكم في الحساسية: وجود قرص دوار في جهاز المستقبل لضبط مستوى الصوت والحساسية لتحديد مكان السلك بدقة في الأماكن المزدحمة.
• منفذ سماعة الرأس: يتيح العمل في البيئات الصاخبة دون تداخل.
• مؤشرات ضوئية (LED): تعرض قوة الإشارة وحالة البطارية (يومض عند انخفاض الجهد عن 6.6V).
• وضعية السرعة: إمكانية التبديل بين وضعية الفحص السريع والبطيء لمطابقة تسلسل الأسلاك.

3. طريقة الاستخدام

أ. تتبع مسار الأسلاك

قم بتوصيل السلك المطلوب تتبعه بمنفذ (RJ11 للهاتف أو RJ45 للشبكة) في جهاز الإرسال. انقل مفتاح التشغيل في جهاز الإرسال إلى وضعية SCAN. استخدم جهاز المستقبل واضغط على زر التشغيل مع تقريب رأس المستقبل من حزمة الأسلاك. عند الاقتراب من السلك الصحيح، سيصدر الجهاز صوتاً (Buzzer)، ويمكنك ضبط الحساسية عبر القرص الجانبي لتقليل نطاق البحث حتى تصل للسلك المطلوب.

ب. فحص كابل الشبكة

أدخل طرفي كابل الشبكة (RJ45)؛ طرف في جهاز الإرسال والطرف الآخر في جهاز المستقبل. اضبط جهاز الإرسال على وضعية TEST. ستبدأ أضواء LED (من 1 إلى 8) بالوميض بالتسلسل. إذا كان الكابل سليماً، ستتطابق الأضواء في الجهازين بنفس الترتيب. إذا وجد انقطاع أو قصر، لن يضيء المصباح الخاص بذلك السلك.

ج. فحص القطبية

استخدم وصلة "مساك التمساح" (Alligator clips) المرفقة وقم بتوصيلها بجهاز الإرسال. قم بتوصيل المشابك بأسلاك الهاتف؛ إذا أضاء المؤشر باللون الأخضر فالقطبية صحيحة (المشبك الأحمر هو الموجب)، وإذا أضاء باللون الأحمر فالقطبية معكوسة.

4. الملحقات المتضمنة في العلبة

• جهاز الإرسال والمستقبل.
• بطاريتان 9V.
• كابل RJ11 و كابل RJ45.
• كابل RJ11 مزود بمشابك (Alligator clips).
• حقيبة قماشية للتخزين ودليل المستخدم.

تنبيه أمان: لا تستخدم الجهاز على الدوائر الكهربائية ذات الجهد العالي (أعلى من 52V DC) لتجنب تلف الجهاز أو التعرض للصعق.
