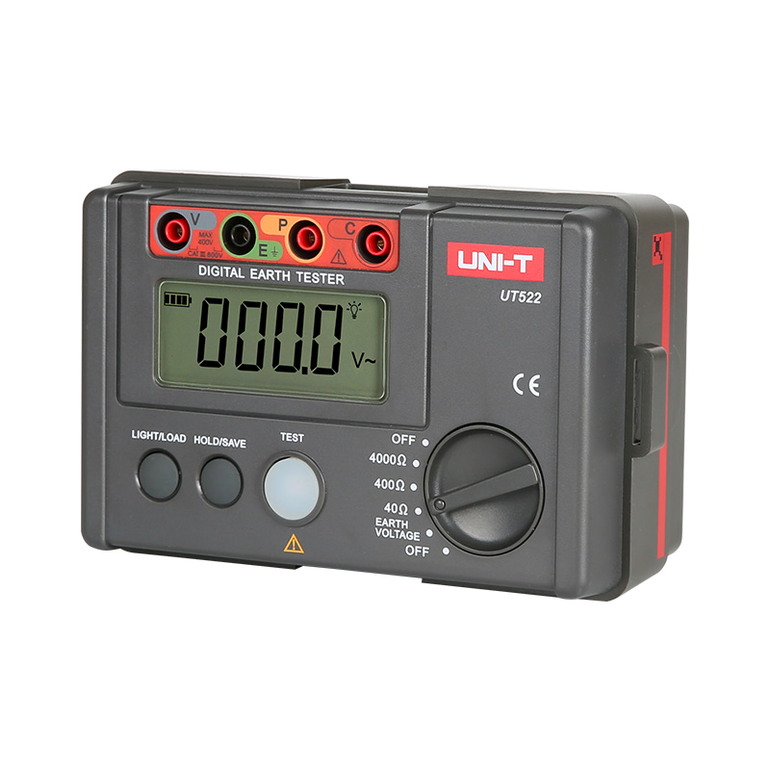

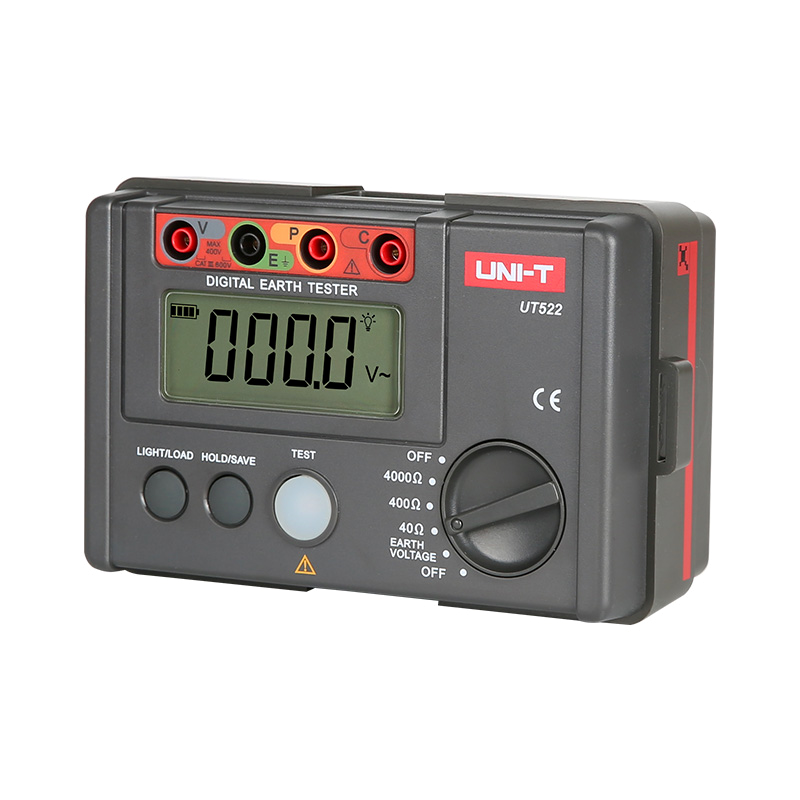

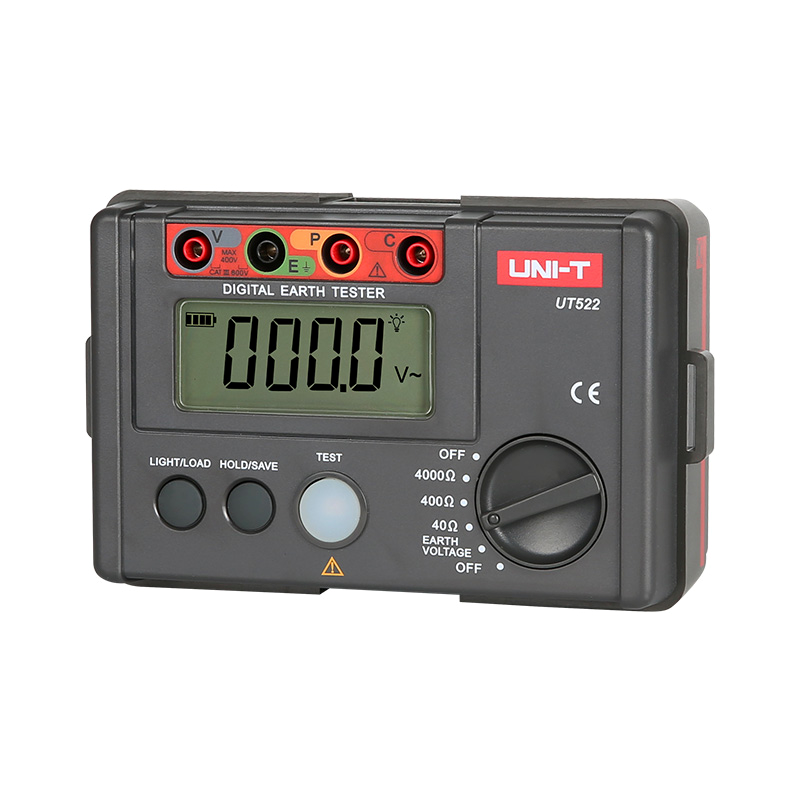

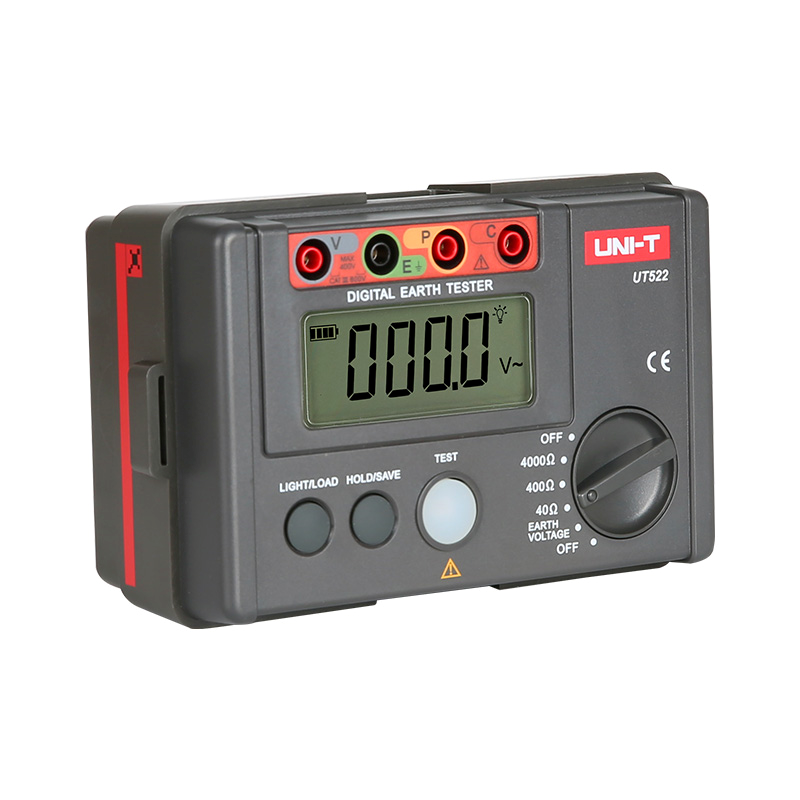

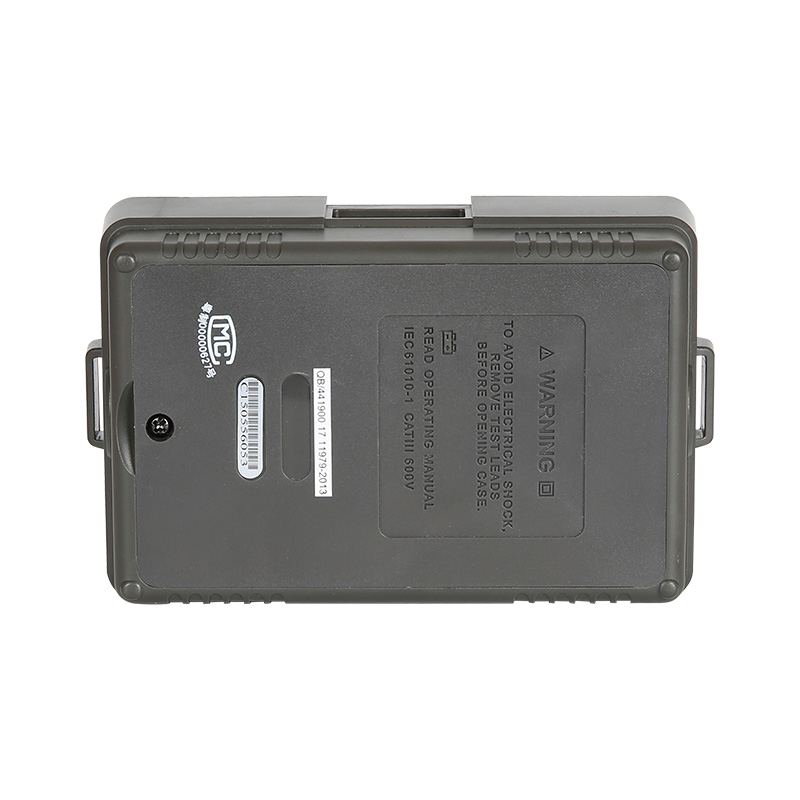

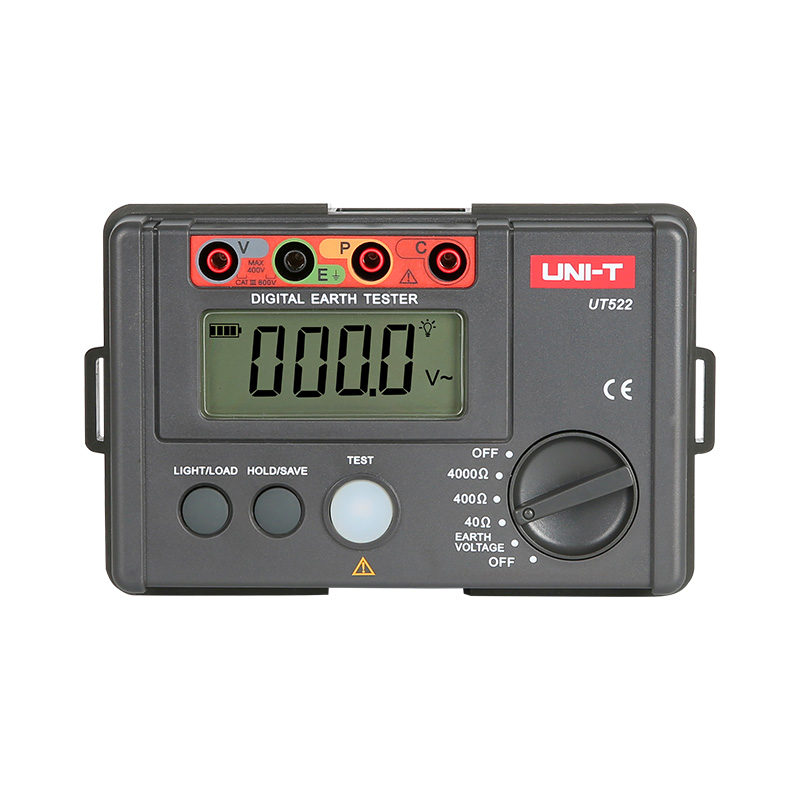

جهاز مقاومة التأريض ومقاومة الأرض | UT522

يعتبر جهاز UT522 من سلسلة UT520 التي تنتجها شركة UNI-T، وهو جهاز قياس رقمي متخصص في قياس مقاومة الأرضي (Earth Resistance) وجهد الأرضي (Earth Voltage). يتميز بدقته العالية وتصميمه المناسب للعمل الميداني.

فيما يلي كافة المعلومات حول الجهاز بناءً على المواصفات الفنية المعتمدة:

1. الوصف العام

الجهاز مصمم لقياس مقاومة أنظمة التأريض للمعدات الكهربائية، وأنظمة الحماية من الصواعق، والأسلاك الكهربائية. يوفر طريقتين للقياس: القياس الدقيق باستخدام 3 أسلاك، والقياس البسيط باستخدام سلكين. يتميز بهيكل متين وعزل مزدوج لضمان سلامة المستخدم.

2. المواصفات الفنية

يتمتع جهاز UT522 بنطاقات قياس أوسع ودقة أفضل مقارنة بالإصدارات الأقل في نفس السلسلة:

• قياس مقاومة الأرضي (Earth Resistance):
  • 0 ~ 40Ω (بدقة ±2% + 20)
  • 0 ~ 400Ω (بدقة ±2% + 3)
  • 0 ~ 4000Ω (بدقة ±2% + 3)
• قياس جهد الأرضي المتردد (AC Earth Voltage): 0 ~ 400 فولت (بتردد 50Hz/60Hz، وبدقة ±1% + 6)
• عدد مرات العرض (Display Count): 4000
• مزود الطاقة: 6 بطاريات قلوية بجهد 1.5 فولت (AA).
• حجم الشاشة: 70.6 ملم × 34 ملم (LCD مع إضاءة خلفية).
• الوزن: حوالي 560 جرام.
• الأبعاد: 160 ملم × 100 ملم × 70.5 ملم.

3. المميزات

• تغيير المدى يدوي (Manual Range): يتيح للمستخدم اختيار النطاق الأنسب للقياس.
• تخزين البيانات (Data Storage): القدرة على حفظ حتى 20 مجموعة من البيانات المسجلة.
• الإغلاق التلقائي (Auto Power Off): ينطفئ الجهاز تلقائياً بعد 10 دقائق من عدم الاستخدام لتوفير الطاقة.
• تجميد القراءة (Data Hold): لتثبيت القيمة الظاهرة على الشاشة لسهولة تدوينها.
• مؤشر ضعف الاتصال: يظهر تنبيه على الشاشة في حال وجود توصيل سيء للأقطاب.
• تنبيه تجاوز المدى: يظهر رمز "OL" عند تجاوز القيمة المقاسة للنطاق المحدد.
• حماية عزل مزدوج: مصمم وفق معايير السلامة العالمية (CAT III 600V).
• إضاءة خلفية: للعمل في الأماكن المظلمة.

4. طريقة الاستخدام

أولاً: قياس جهد الأرضي (AC Earth Voltage)

1. أدر المفتاح الدوار إلى وضع EARTH VOLTAGE.
2. قم بتوصيل أسلاك الاختبار في المداخل V و E.
3. ضع المسابير في نقاط الاختبار؛ ستظهر القيمة مباشرة على الشاشة.

ثانياً: قياس مقاومة الأرضي

1. قم بغرس أقطاب التأريض المساعدة (Spikes) في الأرض بمسافات متباعدة (عادة من 5 إلى 10 أمتار).
2. صل الأسلاك الملونة بالمداخل المخصصة (أخضر في E، أصفر في P، وأحمر في C).
3. أدر المفتاح الدوار إلى أعلى مدى للمقاومة (4000Ω).
4. اضغط على زر TEST؛ سيبدأ الزر بالإضاءة وتظهر القيمة على الشاشة.

ثالثاً: تخزين واستدعاء البيانات

• للحفظ: اضغط مطولاً على زر HOLD/SAVE لمدة ثانيتين.
• للاستعراض: اضغط مطولاً على زر LIGHT/LOAD لاسترجاع البيانات.

5. الملحقات المرفقة

• أسلاك الاختبار القياسية (ثلاثة ألوان).
• أسلاك اختبار بسيطة (سلكين).
• أقطاب أرضية (Auxiliary Earth Spikes).
• حقيبة حمل قماشية.
• دليل المستخدم والبطاريات.

خلاصة: يعد UT522 خياراً اقتصادياً واحترافياً للمهندسين والفنيين الذين يعملون في فحص جودة أنظمة التأريض الكهربائية.
